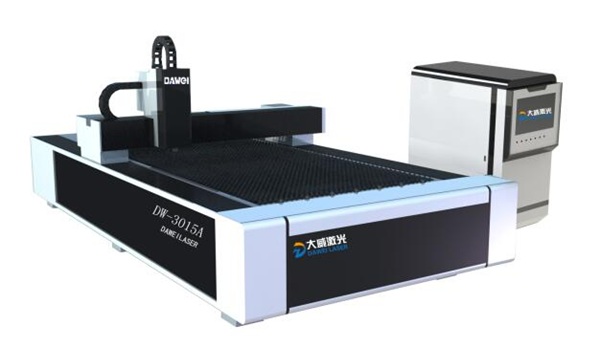

激光切割機包括雙軸運動控制系統，包括導軌、滑塊、步進電機、同步帶、驅動器、驅動主板和電源。 激光光路系統包括激光管、激光電源、激光控制系統、反射鏡和聚光器。 壓縮空氣系統包括氣泵、氣路。 激光管冷卻系統包括恒溫水泵、水管。

1、激光電源 激光振蕩用高壓電源。 分為陽極和陰極

2、激光振蕩器，產生激光的主要設備，一般非金屬切割用CO2激光管

3、反射鏡用于將激光引導至所需方向。 為確保光束路徑無誤，所有反射鏡都配有保護罩。

4、割炬主要包括槍體、聚焦鏡、輔助氣嘴等部件。

5、切割臺用于放置工件，可根據控制程序適當精確移動，通常采用伺服電機驅動。 一般分為鋁刀和圓角臺

6、割炬驅動裝置，按程序驅動割炬沿X、Z軸運動，由步進電機、皮帶等傳動部分組成。

7、數控裝置控制切割平臺和割炬的運動，同時也控制激光器的輸出功率。 這個叫主板

8、控制面板用于控制整個切割機組的工作過程。

9、氣瓶包括一瓶激光工作介質和一個輔助氣瓶，用于補充激光振蕩的工作氣體和供給切割輔助氣體

10、冷卻水循環裝置用于冷卻激光振蕩器。 激光器是一種將電能轉換為光能的裝置。 例如，CO2 氣體激光器通常具有 50% 的轉換效率，其余 50% 的能量轉換為熱能。 冷卻水帶走多余的熱量，使振蕩器保持良好的工作狀態。

11、空氣干燥器用于向激光振蕩器和光路提供清潔、干燥的空氣，以保持光路和反射鏡正常工作。
